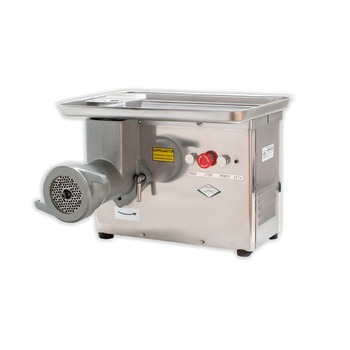

Мясорубка МИМ-600М

Мясорубка МИМ-600М предназначена для измельчения мяса и рыбы, повторного измельчения котлетной массы и набивки колбас на предприятиях общественного питания.

Для удобства работы на мясорубке МИМ-600М в случае остановки шнека при переработке мясопродуктов низкого качества предусмотрен режим реверса, чего нет у МИМ-600. Нажатием на кнопку «Реверс» можно вернуть продукт в загрузочную горловину и затем отправить его на повторную переработку или удалить из мясорубки без разбора узла: ножи-решётки-шнек.

Мясорубка МИМ-600М выпускается с облицовкой из нержавеющей стали. Облегчённая конструкция несущей рамы, минимальное количество деталей делают мясорубку МИМ-600М легче и удобнее при эксплуатации, чем мясорубка МИМ-600.

В мясорубке МИМ-600М применён червячный редуктор, обеспечивающий плавную, бесшумную работу, и обладающий повышенным крутящим моментом на выходном валу, что позволяет перерабатывать даже сильно жилованное мясо.

Установленный вентилируемый трёхфазный двигатель гарантирует непрерывную многочасовую работу.

Устройство и работа мясорубок

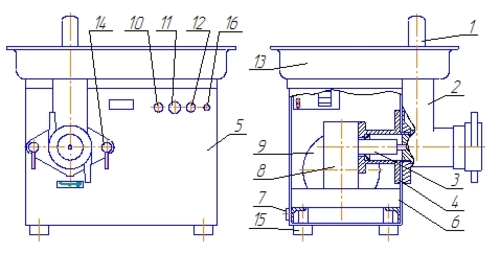

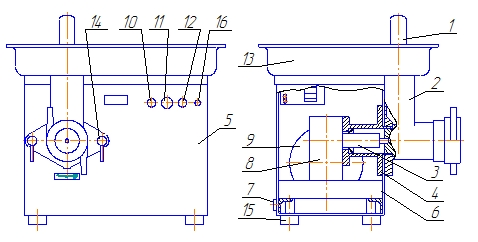

Мясорубка, в соответствии с рисунком 1, состоит из собственно мясорубки и привода. Собственно мясорубка в сборе состоит из алюминиевого корпуса, в котором вращается шнек, зажимной гайки, двусторонних ножей, набора ножевых решеток, кольца упорного и ножа подрезного.

1- Толкач; 2- Собственно мясорубка. Привод: 3-Вал приводной; 4- Фланец; 5- Облицовка; 6- Рама; 7- Зажим эквипотенциальный; 8- Червячный редуктор; 9- Электродвигатель; 10- Кнопка «ПУСК»; 11- Кнопка «СТОП»; 12- Кнопка «РЕВЕРС»; 13- Чаша с предохранителем; 14- Зажим; 15- Опора;16- Блок зажимов; 17- Индикатор «СЕТЬ»

На передней части корпуса собственно мясорубки имеется наружная резьба, на которую навинчиваются гайка зажимная, а на задней части — фланец, которым корпус крепится к приводу.

Крепление корпуса производится резьбовыми зажимами. Центрируется шнек по приводному валу редуктора и пальцем в отверстиях решеток.

Над загрузочным отверстием расположен несъемный предохранитель, исключающий возможность попадания руки обслуживающего персонала к шнеку работающей мясорубки.

Смазка подшипников и червячных колес производится путем разбрызгивания масла, залитого в корпус редуктора. Примененный в мясорубке червячный редуктор заправлен маслом на весь срок эксплуатации редуктора, поэтому нет необходимости в замене смазочного материала.

На передней стенке облицовки расположены кнопки «ПУСК», «СТОП» и «РЕВЕРС», а также световой индикатор «СЕТЬ».

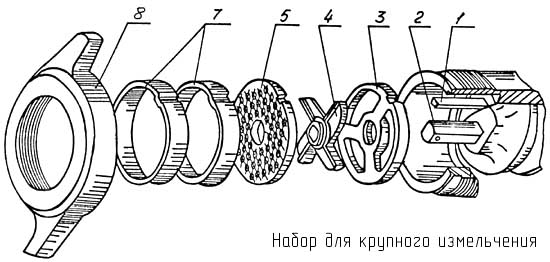

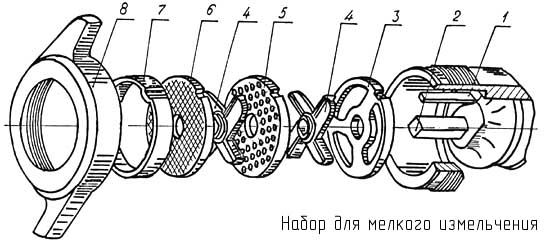

Для получения фарша разной степени измельчения мясорубка снабжена набором ножевых решеток с отверстиями различных размеров. Решетки вставляются в корпус мясорубки и удерживаются от проворачивания шпонкой.

1-Шпонка; 2-Шнек; 3-Нож подрезной; 4-Нож двухсторонний; 5-Решётка с отверстиями 9мм; 6-Решётка с отверстиями 5мм; 7-Кольцо упорное; 8-Гайка зажимная.
